12V DIMMER



Bu devrem, 12V ampuller için bir dimmer devresi. Devre dizaynında eleman sayısını olabildiğince az tutmayı esas aldım. Devre, 555 Timer ile gerçekleştirilmiş, basit bir PWM - Pulse Width Modulation) Darbe Genişlik Modülasyonu devresidir. Gerçekleştirilmesi son derece kolaydır.

Ben kokpit aydınlatmasında 10W halojen ampul ile kullanmaktayım. 100 Watt'a kadar ampullerin, ışık şiddetini tam sönükten, en parlağa kadar kesintisiz olarak ayarlamanıza olanak sağlar. Işık şiddetini 50K değerindeki P1 potansiyometresini ayarlıyarak değiştireceksiniz. 10W'dan çok daha güçlü bir ampul ile kulanacaksanız FET'i (IRFZ44'ü) bir soğutucuya bağlamanız uygun olur. Bu durumda, ayrıca Akü+'dan Voltaj regülatörüne (LM7809), lambaya ve FET'e (IRFZ44), Akü-'den yine FET'e giden bağlantılarda çok ince kablo kullanmamanız gerekir.

Aşağıda, devre şemasını ve kritik elemanların bacak bağlantılarını görmektesiniz.

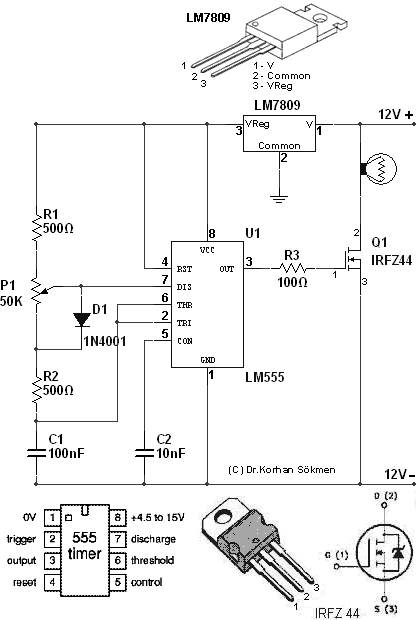

Devre Şeması

Devre olabildiğince basitir. 555 timer entegresi kare dalga üreteci olarak düzenlenmiş. P1 potasiyometresi ile darbe genişliklerini değiştirme olanağı sağlanmış ve çıkış FET'in gate'ine verilerek, darbe süresine bağlı olarak anahtarlama yapması olası kılınmıştır.

PWM (darbe genişlik modulasyonu) hakkında genel bilgi:

Sağdaki şekilde kare dalganın Voltaj-Zaman eğrisini görmektesiniz. Dalga periyodu (P) yüksek voltaj ve sıfır voltaj sürelerini toplamıdır. Darbe genişliği (pw) ise sadece yüksek voltaj süresidir ve pw'nin P'ye yüzde oranı olarak ifade edilir (şekilde kabaca %40 gibi gözükmekte). Devremizdeki potansiyometre (D1 diodunun da desteğiyle) periyodu sabit tutarak darbe genişliğini değiştirebilmemize olanak verir. Dalganın toplam voltajı pw ile doğru orantılıdır. Böylece lambaya uygulanan toplam voltaj değiştirilmiş olur. Lambanın darbelerle yanıp darbe aralarında sönmesi beklenir. Flamanlı lambalarda flaman aralarda yeterince soğuyamayacağından bu mümkün olmaz. Lamba yerinde bir LED olsa yanıp sönecektir ama frekans o kadar yüksektir ki göz bunu farkedemez.
PWM Devreleri sadece dimmer amaçlı kullanılmaz. DC Motor hız kontrolu, DC-DC güç konvertörleri, Seri data transferleri gibi pek çok alanda yer alırlar. 555 yanında transistör, TTL ve CMOS entegrelerle de pek çok PWM devresi gerçekleştirdim.İlerde yapımı basit olanlardan bazılarını siteye koymayı düşünüyorum.


3 Aralık 2009
© Dr.Korhan Sökmen
