LED AYDINLATMA

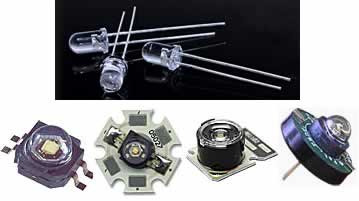

Super parlak LED'ler ucuzladıktan sonra, flamanlı ampullerin yerini almakta gecikmediler. Akım/(ışık şiddeti) oranları flamanlı ampullere göre çok daha düşük olan ledler aküden çok daha az akım çektiklerinden, biz elektrik pintisi yelkenciler için oldukça caziptirler. Ayrıca diğer ampullere göre ömürleri çok daha uzun olduğundan ekonomik olarak da çok avantajlıdırlar. Artık pek çok teknede, seyir ışıklarında bile LED'ler kullanılmaya başlandı.

Ledlere tipik olarak 100.000 saat kullanım ömrü biçilmekte ise de bu ancak optimum akım değerleri için geçerlidir. Verilen nominal akım değerinin iki katında ledlerin ömrü, 100 saat ya da daha kısa olur. Bu nedenle akım regülasyonu gereklidir.

Genelde bu, bağlanan seri bir dirençle sağlanır. Örneğin 12 volt aküden led yakmak için; nominal akımı 25 mili amper ve bu akımda düşürdüğü voltaj 3,5 volt olan ledlerden üçü seri bağlanır, Üzerlerinde düşürdükleri voltaj 3,5 x 3 = 10,5 Volt olacağından, geri kalan 1,5 voltu üzerinde düşürecek bir direnç de bunlara yine seri olarak bağlanır. Bu direncin değeri (Direç=Voltaj/Akım) formülüyle hesaplandığında; 1,5V/0,025A= 60 ohm olarak bulunur. Standart direnç değerleri içinde buna en yakın değer 62 ohm olduğundan rahatlıkla 62 ohmluk bir direnç kullanılabilir. Direnç üzerinde kaç watt harcanacağını da (P=IxV) 0,025x1,5=0,0375W olarak buluruz.

Ledlerin nominal akımını biliyorsak, ayarlı DC kaynağımızla 0 vottan başlayarak yavaşça voltajı arttırıp bu akım değerine erişince voltaja bakarak üzerlerinde kaç volt düşürdüklerini de bulmuş oluruz. Sonra da kullanılması gereken direnci bulmak çocuk oyuncağı. Bu kadar uzun uzadıya sizi formüllere boğmamın nedeni super parlak ledlerin tiplerine göre nominal akımlarının birbirinden oldukça farklı olması.

Ancak teknelerde akü voltajı hiç bir zaman 12 Volt'da sabit kalmaz (akü boşaldığında) 11 Volt'dan (motor çalışırken şarj altında) 14,5 Volta kadar değişir. Doğaldır ki 14,5 Volt uygulandığında yukarıda gösterilen devreden 25 miliamperin oldukça üzerinde bir akım geçecektir. (14,5-10,5=3V), 3/60=50ma) Bu şekliyle kullanıldığında bir süre sonra ledlerin sönükleştiği ya da hiç yanmadığı görülecektir. Akımı azaltmak için direnci daha büyük değerde seçsek, bu kez de voltaj düştüğünde ledler sönükleşecek ve istenilen ışık şiddetini veremiyeceklerdir. Ayrıca güçlü LED'ler ısınırlar ve ısındıkça dirençleri düşer, yani voltaj sabit kalsa bile LED'in üzerinden geçen akım, LED ısındıkça artar.

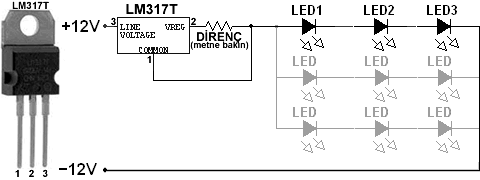

O nedenle de teknelerde LED ışıklandırmaları için sabit akım regülasyonuna gerek vardır. Bu da aşağıdaki devrede görüleceği gibi LM7317T voltaj regülatör entegresini bir direnç üzerinden geri beslemeyle, akım regülatörü olarak kullanarak kolayca yapılır. Devrede +12V ile gösterilen akü voltajı ne kadar yükselirse yükselsin LM317'nin çıkışındaki akım sabit kalır.

Yukarıdaki şemada açık renkte gösterilmiş LED'leri de devrenize ekleyecekseniz akımın 3'e katlanması gereğini gözden kaçırmayın. Super parlak ledler genellikle 3 volt civarında nominal akımlarına erişirler. Bu yüzden, (regülatör üzerinde de voltaj düşmesi olacağından) 12V akü için, devrede 3'er seri LED'den oluşan gruplar (3x3V=9V) kullanılmıştır. 3 LED'den fazlasını seri olarak bağlarsanız LED'lerin parlaklığı azalır. Paralel bağlantılarda (açık renkli 3'lü gruplar gibi) sınırı regülatörden alabileceğiniz maksimum akım belirler.

LM317T'den iyi bir soğutucu ile en fazla 1,5 amper akım çekilebileceğini göz önünde bulundurun. Daha yüksek akımlara ihtiyaç varsa LM338T kullanabilirsiniz. LM338T' den büyük bir soğutucu ile 7 ampere kadar akım çekebilmek imkan dahilindedir.

Elde etmek istediğiniz akım için devrede gereken rezistans değerini bulmak için; aşağıdaki bölümde, akım değerini miliamper cinsinden girip, hesapla düğmesine tıklayın. Bir alt satırda gereken direncin değeri ve en az kaç watt'lık olması gerektiği görüntülenecektir.

Elde edilmek istenen akım milliamper. Rezistansı
Direnç Değeri : Ohm ve en az Watt olmalı.



22 Aralık 2009
